LED顯示屏主要由哪些部件組成？

發布時間：2022-04-01 瀏覽次數：0

摘要：LED顯示屏主要由LED單元板、連線、電源、控制卡等部件組成。

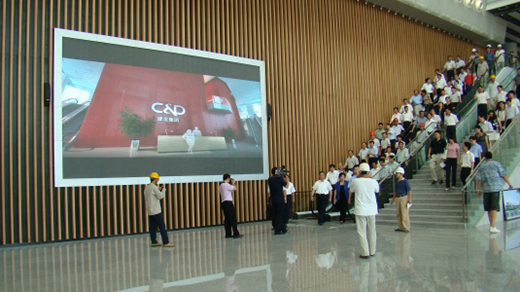

220303005

LED顯示屏（LED display）是一種平板顯示器，由一個個小的LED模塊面板組成，用來顯示文字、圖像、視頻、錄像信號等各種信息的設備。主要組成部件如下：

一、LED單元板

LED單元板是LED的顯示核心部件之一，單元板的好壞，直接影響到顯示屏顯示的效果。單元板是由LED模塊，驅動芯片以及PCB電路板組成。LED模塊，其實是由很多個LED發光點用樹脂或者塑料封裝點陣而成。

二、連線

連線可分為數據線，傳輸線以及電源線。數據線是用于連接控制卡和LED單元板的排線。傳輸線是用于連接控制卡和電腦。電源線是用來連接電源和控制卡以及LED單元板，連接單元板的電源線的銅芯直徑不小于1mm。

三、電源

電源一般使用的是開關電源，220V輸入，5V直流輸出。需要指出，由于led顯示屏幕屬于精密電子設備，所以要采用開關電源，不能采用變壓器。

四、控制卡

LED顯示屏控制系統（控制卡）又稱LED異步控制器，是LED圖文顯示屏的核心部件。LED顯示屏控制器負責接收來自計算機串行口的畫面顯示信息，置入幀存儲器，按分區驅動方式生成LED顯示屏所需的串行顯示數據和掃描控制時序，是LED圖文顯示屏的核心部件。

控制卡可以簡單地分為單雙色控制卡，多彩控制卡，全彩控制卡，按同步方式可以分為同步LED控制卡和異步LED控制卡。同步LED控制卡主要用來實時顯示視頻、圖文、通知等。主要用于室內或戶外全彩大屏幕顯示屏。異步LED顯示屏控制卡又稱脫機LED控制卡或脫機卡。主要用來顯示各種文字、符號和圖形或動畫為主。畫面顯示信息由計算機編輯，經RS232/485串行口預先置入LED顯示屏的幀存儲器，然后逐屏顯示播放，循環往復，顯示方式豐富多彩，變化多樣。
